Партномер : AP9439

Описание :

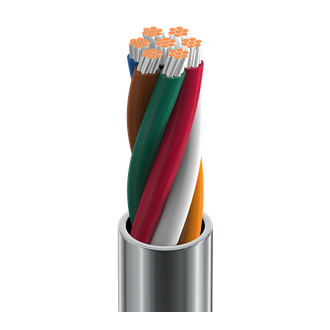

Кабель аудио, контрольный и инструментальный (многопарный, без экрана) в конфигурации 7x20AWG, состоит из 7 многожильных (stranded) проводников калибра 20AWG из луженой меди (TC), изоляция проводников поливинилхлорид (PVC) , экран пар отсутствует, общий экран кабеля отсутствует, внешняя изоляция PVC, рабочее напряжение 300V, температура эксплуатации -30°C...+80°C, вес бухты (305м) 26 кг

Примечание :

Кабель AP9439 AIPU имеет стандартные упаковки (бобины) по 152 м (500 футов) и 305 м (1000 футов). По желанию заказчика намотка бухты может быть 500/1000/2000 метров. Проводник из высококачественной меди, медь первого производства (не испрользуется вторичная медь, лом меди и прочее), что гарантирует низкое затухание сигнала. Изоляционный материал проводника изготовлен из PVC. Изоляционный материал проводника может быть изготовлен по индивидуальному заказу. Варианты исполнения: высокотемпературный, низкотемпературный, нетоксичный, с низким выделением дыма, безгалогеновый, негорючий и прочее.  Материал оболочки кабеля изготовлен из PVC. Материал оболочки кабеля может быть изготовлен по индивидуальному заказу. Варианты исполнения: высокотемпературный, низкотемпературный, нетоксичный, с низким выделением дыма, безгалогеновый, негорючий, износостойкий, водонепроницаемый, маслобензостойкий, химическистойкий, нетоксичный, стойкий к УФ, стойкий к грызунам и другие характеристики, требуемые заказчику. Кабель может быть изготовлен в броне из алюминиевой или стальной ленты, из алюминиевой трубы, в оплетке из стальной проволоки и прочее, если это возможно технологически. Логистическая информация: Габариты Бухты 305 м - 400x150x380 мм. Вес бухты 305 м - 26 кг. Код ТН ВЭД 8544 49 910 8

Характеристики :

Партномер AP9439
Бренд AIPU
Производитель Shanghai AIPU WATON Electronic Industries Co., Ltd.
Калибр AWG 20
Количество пар и проводников 7 пров
Конфигурация 7x20AWG
Тип проводников Многожильный
Материал проводников Луженая медь (TC)
Материал изоляции проводников PVC
Волновое сопротивление ****
Экранирование пар отсутствует
Общий экран отсутствует
Дренажный провод отсутствует
Материал внешней оболочки PVC
Температура эксплуатации -30°C...+80°C
Размер бухты / упаковки 400x150x380 мм
Вес бухты / упаковки Брутто 26 кг
Код ТН ВЭД 8544 49 910 8
Рабочее напряжение 300V
Область применения аналоговые сигналы низкого напряжения (4-20 мА, 0-10 В, ...); управление низким напряжением (24 В, ...); аудиосигнал линейного уровня; голосовая связь; проводка панели
Ед. изм. метр

Партномера для заказа:

Партномер	Цвет	Упаковка	Длинна	Вес
AP9439.01.0305	Chrome	Катушка	305 м	26
AP9439.01.0152	Chrome	Катушка	152 м	13
